執行標準：JB 1307、QB/HL1405
型 號： UG 、UGF、 UGFP

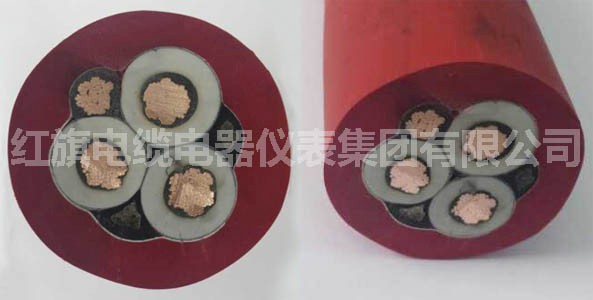

本產品為用于交流額定電壓10KV及以下移動配電裝置及礦山采掘、起重運輸機械用銅芯橡皮絕緣橡皮護套軟電纜。
1、電纜規格
| 主線芯 |
接地線芯 | ||
| 芯數 | 標稱界面 |
芯數 |
標稱截面 |
| 3 | 10 | 1 | 10 |
| 3 | 16 | 1 | 16 |
| 3 | 25 | 1 | 16 |
| 3 | 35 | 1 | 16 |
| 3 | 50 | 1 | 16 |
| 3 | 70 | 1 | 25 |
| 3 | 95 | 1 | 35 |
| 3 | 120 | 1 | 35 |
注：根據特殊需要，經雙方協議，可以生產其他規格的電纜。

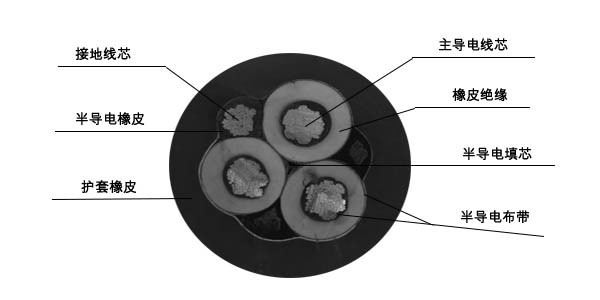

2、結構圖
3、產品規格及結構尺寸
芯數*截面 （mm2） | 導體結構 根數/線徑 （mm） | 標稱絕緣厚度 | 標稱護套厚度 | 電纜標稱外徑 | |||
| 6kV | 10kV | 6kV | 10kV | 6kV | 10kV | ||
| 3*10 | 84/0.40 | 4.0 | 5.0 | 5.5 | 6.0 | 43~47 | 47~55 |
| 3*16 | 126/0.4 | 4.0 | 5.0 | 5.5 | 6.0 | 49~56 | 54~61 |
| 3*25 | 196/0.4 | 4.0 | 5.0 | 5.5 | 6.0 | 51~58 | 57~64 |
| 3*35 | 276/0.4 | 4.0 | 5.0 | 5.5 | 6.0 | 54~62 | 59~67 |
| 3*50 | 396/0.4 | 4.0 | 5.0 | 5.5 | 6.0 | 58~66 | 63~72 |
| 3*70 | 378/0.5 | 4.0 | 5.0 | 6.0 | 6.0 | 64~72 | 68~76 |
| 3*95 | 475/0.5 | 4.0 | 5.0 | 6.0 | 6.0 | 68~77 | 72~81 |
| 3*120 | 608/0.5 | 4.0 | 5.0 | 6.0 | 6.0 | 71~79 | 75~84 |
4、電纜的載流量及直流電阻
| 主線芯截面（mm2） | 20℃最大直流電阻（Ω/kM） | 載流量（A） |
| 10 | 1.91 | 64 |
| 16 | 1.21 | 85 |
| 25 | 0.780 | 113 |
| 35 | 0.554 | 138 |
| 50 | 0.386 | 173 |
| 70 | 0.272 | 215 |
| 95 | 0.206 | 260 |
| 120 | 0.161 | 321 |
